Le branchement de deux fils avec un domino reste une technique incontournable. Cette opération, fréquemment utilisée en rénovation ou lors de petites réparations électriques, séduit par sa simplicité et son efficacité. Pourtant, une mauvaise manipulation peut entraîner des risques d’échauffement ou de mauvais contact. L’essentiel se joue donc sur la préparation, la méthode et le respect des règles de sécurité tout au long du branchement. Dans cet article, vous découvrirez les étapes clés d’un branchement de deux fils avec un domino réussi, accompagné de bonnes pratiques et d’astuces concrètes validées sur le terrain.
Les bases du branchement domino et les outils à prévoir
Tout commence par la compréhension du domino : ce petit élément électrique est une borne composée de logements métalliques isolés permettant le raccordement de fils électriques. Il s’adapte aussi bien aux installations domestiques qu’aux besoins professionnels et présente l’avantage d’être polyvalent, économique et réutilisable. Savoir choisir la bonne section de fils et préparer correctement son matériel constitue le socle d’un branchement sécurisé.
Deux éléments principaux influencent la réussite d’une connexion : le choix du domino (en fonction du nombre de fils par borne) et la qualité de la préparation. Pour raccorder deux lignes dans une boîte de dérivation, il faut anticiper la compatibilité avec la section des conducteurs (souvent exprimée en mm²). Un câblage inadapté peut générer un échauffement ou une perte de contact, d’où l’importance de sélectionner une borne domino correspondant parfaitement à vos besoins.

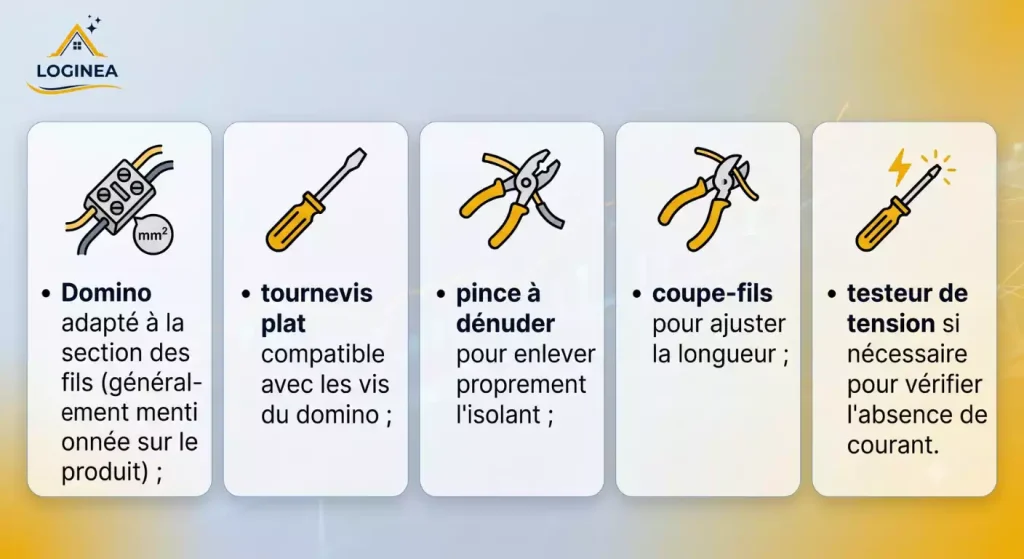

Pour garantir une intervention fluide et sécurisée, munissez-vous des équipements de mesure et de l’outillage de précision suivants :
- Domino adapté à la section des fils (généralement mentionnée sur le produit) ;
- tournevis plat compatible avec les vis du domino ;
- pince à dénuder pour enlever proprement l’isolant ;
- coupe-fils pour ajuster la longueur ;
- testeur de tension si nécessaire pour vérifier l’absence de courant.
Étapes détaillées pour un branchement sûr et fiable de deux fils avec un domino
Réaliser un branchement domino efficace repose essentiellement sur quatre grandes phases : la coupure de l’alimentation, la préparation des conducteurs, le raccordement dans la borne, puis la vérification finale. Chaque étape mérite attention pour garantir aussi bien la performance que la sécurité du branchement du circuit.
Comment couper l’alimentation et préparer la zone d’intervention ?
Avant toute manipulation, coupez systématiquement l’électricité au niveau du tableau. Vérifiez toujours l’absence de tension avec un testeur adéquat. Une fois l’absence de tension vérifiée, dégagez suffisamment l’espace autour de la boîte de dérivation pour accéder facilement aux conducteurs à relier. En nettoyant l’environnement de travail, vous limitez les erreurs.
La qualité du branchement dépend également de la longueur dénudée. Utilisez une pince à dénuder afin de retirer environ 7 à 9 mm d’isolant sur chaque conducteur. Évitez d’endommager l’âme du fil, car cela réduit la tenue mécanique du point de raccordement et favorise la corrosion.
Comment insérer les fils dans le domino et réaliser un serrage optimal ?
La nature de l’âme en cuivre modifie la sécurité du raccordement de vos fils électriques. Si le domino accueille sans problème les conducteurs rigides, la manipulation des fils souples demande une technique différente :

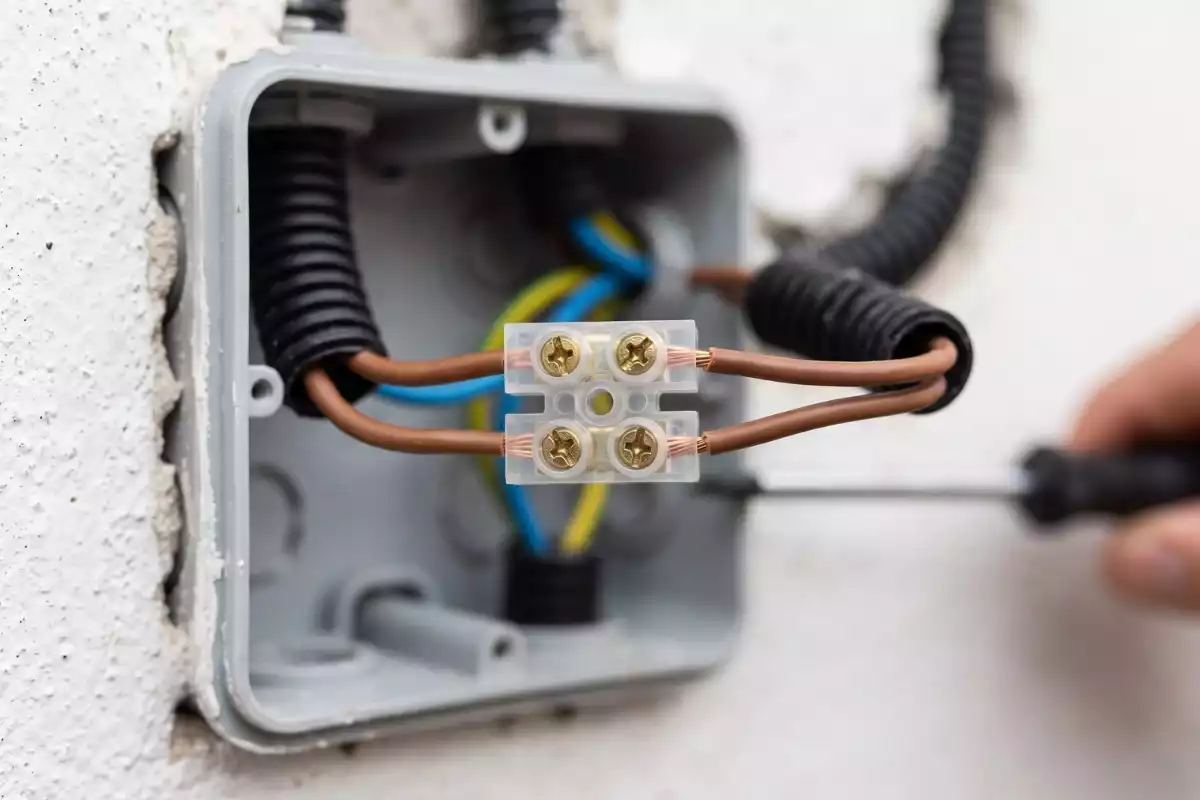

Chaque extrémité préparée doit être soigneusement alignée avant d’être insérée dans la borne. Pour réussir le raccordement de deux conducteurs électriques de même nature (raboutage de deux phases ou de deux neutres), la configuration impose une méthode précise :
- Un plot métallique unique : l’emplacement où les deux fils de même couleur doivent être insérés face à face, en vis-à-vis, pour se croiser sous les vis et assurer la continuité du courant.
- Des logements parallèles distincts : l’isolation indispensable de la phase (fil marron ou rouge) et du neutre (fil bleu) sur deux plots séparés du domino pour éviter tout risque de court-circuit.
Pour garantir la fiabilité, serrez vigoureusement les vis du domino à l’aide d’un tournevis approprié. Un serrage ferme empêche le cuivre de bouger ou de s’échapper sous l’action de tractions éventuelles. Après l’opération, tirez légèrement sur chaque fil pour tester leur maintien. Ce geste simple permet de valider instantanément la qualité et la sécurité de votre liaison électrique.
Quelles précautions prendre après le branchement ?
Une installation durable passe aussi par une vérification visuelle. Assurez-vous qu’aucun brin de cuivre n’est apparent hors du domino. Cela élimine le risque de contact accidentel ou d’arc électrique. Si le raccordement s’effectue dans une boîte de dérivation, repositionnez les fils de manière à ne pas gêner la fermeture du couvercle.
Remettez ensuite le courant, puis contrôlez la continuité du circuit. Cette dernière étape confirme l’efficacité du branchement et prévient tout mauvais contact susceptible d’altérer l’installation ou de perturber les équipements branchés.
Erreurs courantes à éviter lors du branchement de deux fils avec un domino
De nombreuses interventions ratées trouvent leur origine dans de simples négligences. Prendre conscience de ces erreurs permet d’améliorer votre pratique et de renforcer la sécurité des installations électriques de manière durable.
L’erreur la plus fréquente concerne l’insuffisance du dénudage des fils. Un fil mal préparé, trop court ou endommagé ne sera pas correctement pris dans le logement métallique. Résultat : point chaud, perte de tension, voire déclenchement intempestif du disjoncteur. Autre piège classique : sous-estimer la capacité d’accueil ou multiplier le nombre de fils par borne, dépassant ainsi les recommandations inscrites sur le domino.
L’analyse des sinistres électriques met en évidence plusieurs négligences techniques récurrentes qu’il convient impérativement d’éviter :
- Mauvais choix de la section des fils pouvant abîmer la borne domino ou générer un mauvais serrage ;
- fils non assez enfoncés, exposant du cuivre à l’air libre ;
- serrage insuffisant ou vis oubliées ;
- borne domino placée en extérieur sans protection adaptée.
Réussir son branchement domino dans le temps : maintenance et astuces professionnelles
Un branchement domino bien réalisé doit rester fiable durant de longues années. Toutefois, certaines vérifications périodiques évitent les déconvenues et prolongent la durée de vie de l’ensemble de l’installation, notamment lorsque le raccordement intervient dans un environnement sujet aux vibrations ou aux variations de température.
Il est judicieux de contrôler périodiquement ses connexions, surtout dans les boîtes de dérivation desservant plusieurs points lumineux ou prises. Revisser les bornes dominos une fois par an limite les risques liés au desserrage naturel des vis, notamment sur les anciennes installations. Certaines habitudes issues de l’expérience professionnelle contribuent à garantir une sécurité de branchement optimale. Afin de prévenir le vieillissement prématuré des contacts et de pérenniser votre installation, appliquez ces règles de l’art :
- Privilégier des dominos certifiés (norme NF) offrant une meilleure tenue au serrage.
- Étiqueter clairement les boîtes de dérivation pour faciliter d’éventuelles interventions ultérieures.
- Opter pour des boîtes étanches si l’installation se situe en milieu humide ou à proximité d’un point d’eau.
Quand préférer une alternative au domino traditionnel ?
Le choix du matériel pour un raccordement de fils électriques ne dépend pas seulement du confort de travail, il répond aux exigences de la réglementation française. La norme officielle NF C 15-100 encadre de façon stricte l’usage des dominos à vis :
Bien que populaire, le raccordement de fils électriques à l’aide d’un domino n’est pas systématiquement idéal.
Dans certains cas, d’autres solutions s’avèrent plus pertinentes, garantissant de meilleures performances ou répondant à des nécessités réglementaires spécifiques, notamment pour les installations neuves.
Les connexions rapides ou bornes automatiques facilitent le travail pour les circuits temporaires ou évolutifs. Par ailleurs, dans un contexte triphasé ou pour des sections supérieures à 6 mm², il peut être préférable d’opter pour une solution plus robuste qu’un branchement domino classique.
Maîtriser la méthode et les gestes qui sécurisent tout branchement de deux fils avec un domino transforme l’intervention la plus anodine en gage de durabilité et de tranquillité. En adoptant ces réflexes, vous préparez des installations sûres, prêtes à accompagner tous vos projets électriques futurs.
